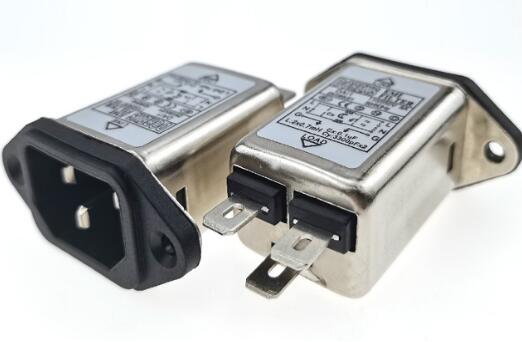

電源濾波器的輸入和輸出分別在機箱的兩側，直接安裝在上，使接觸阻抗小，并且利用機箱的將濾波器的輸入端和輸出端隔離開，防止高頻時的耦合。濾波器與機箱面板之間好安裝電磁密封襯墊（在有些應用中，電磁密封襯墊是必須的，否則接觸縫隙會產生泄漏）。

　　使用這種安裝方式時，濾波器的濾波效果主要取決于濾波器本身的性能，當濾波器本身的性能較差（主要指高頻性能），不值得用這種安裝方式（因?yàn)椴⒉荒芴岣邽V波器的濾波效果）。

　　軍用設備中經常使用這種安裝方式，否則可能不能滿足輻射發射的限制。

　　民用設備，雖然的要求較松，但是，有些場合對射頻泄漏的限制很嚴格（例如與高靈敏度接收機一起工作的設備），也要采用這種安裝方式。

　　TEMPEST設備毫無例外地采用這種濾波方式，因?yàn)樵谶@個應用場合，需要濾波的有效頻率達到1GHz。這里使用的濾波器內用做共模濾波電容，并有良好的內部隔離措施。 許多產品為了降低成本，將濾波器直接安裝在線路板上。這種方法從直接成本上看有些好處，但是，實際的費效比并不高。因?yàn)闀?huì)直接感應到上的任何一個部位，使濾波器失效。因此，這種方式往往僅適合于干擾頻率很低的場合。

　　如果設備使用了這種濾波方式（有些電源上就安裝了），一種補救措施是：在電源線入口處安裝一只，這個濾波器可以僅對共模干擾有抑制作用。因?yàn)椋臻g感應到導線的上的干擾電壓都是共模形式。電路可以有一個、兩只共模濾波電容構成。如果用，可以獲得非常理想的濾波效果。但要注意，這里的共模電容容量與原來的相加，可能導致漏電流超標。

　　電源濾波器電路結構形式：

　　開關電源濾波器的作用是對根據其的不一樣頻率有不一樣的變大實際效果，對通帶內頻率段的則不衰減系數，對通帶外要抑止的則以幾十個dB的級別開展衰減系數，進而超過過篩子的目地。但就是說電源濾波器在對不一樣頻率的工作電壓幅度值采用不一樣變大倍率的那時候，無線電波的位置也在產生變化，由于位置都是和頻率相關的，因此電源濾波器構造方式的選擇，也還是一些大學問的。

　　電源濾波器電源電路構造方式常見的是三種：

　　a.巴特沃思電源濾波器：特性是通帶內變大倍率整平，通帶內，伴隨著頻率的轉變，電源濾波器變大倍率基礎保持不會改變；但缺陷是通帶向截段的銜接段，銜接的比較輕緩。

　　b.切比雪夫電源濾波器：它能夠非常好的處理巴特沃思交錯帶輕緩的缺陷，在這類方式的電源濾波器中，交錯帶很險峻，即便有效頻率和影響頻率很近，由于交錯帶很險峻，因此其截止頻率點前后左右2個頻率段變大倍率的區別挺大，切比雪夫電源濾波器的缺陷是在通帶頻率的尾端一部分，變大倍率會有強的起伏，即在通帶內，伴隨著頻率的轉變，變大倍率盡管比濾掉頻率段變大許多，但對通帶內的頻率，其變大倍率并非長期保持不會改變的。

　　c.貝塞爾電源濾波器：此類電源濾波器并不是很通用性，用的較專，由于它的特點是位置線形。前二種關心的是變大倍率，但假如對視頻語音數據信號，例如音樂，通帶內變大倍率盡管沒有轉變，但其節奏卻已不悅耳。由于位置的轉變造成音樂的嘔呀啁咤為難聽。這時，貝塞爾電源濾波器將會產生其功效。
