    SOLUTION 解決方案
    傳導發射超標試驗

    傳導發射超標試驗是測試受試設備(EUT)是否通過國家/行業相關規定的在標準要求頻段所要求的電磁騷擾限值。傳導發射測試,通常也會被稱為騷擾電壓測試,只要有電源線的產品都會涉及到,包括許多直流供電產品,另外,信號/控制線在不少標準中也有傳導發射的要求,通常用騷擾電壓或騷擾電流的限值(兩者有相互轉換關系)來表示,燈具中的插入損耗測試(直接用dB表示)也屬于傳導測試范疇。


    1、測試標準

    分類國家標準IEC標準
    家用電器、電動工具和類似器具GB4343.1CISPR14-1
    信息技術設備GB9254CISPR22
    聲音和電視廣播接收機及有關設備GB13837CISPR13
    電氣照明和類似設備GB17743CISPR15
    工業、科學和醫療(ISM)射頻設備GB4824CISPR11

    2、測試方法



    3、傳導發射測試方法:


    1)傳導發射測試儀器和設備:接收機、LISN(線路阻抗穩定網絡,或叫AMN人工電源網絡)、模擬手、被動電壓探頭、電流探頭(與電流探頭配合使用的CDN,容性電壓探頭)、DIA(斷續干擾分析儀,用于測試CISPR14-1中的斷續干擾)、測插入損耗的一整套設備等,當然,PC也不可少,DIA需要遵循CISPR16-1-1的要求,其他輔助設備需要遵循CISPR16-1-2的要求。

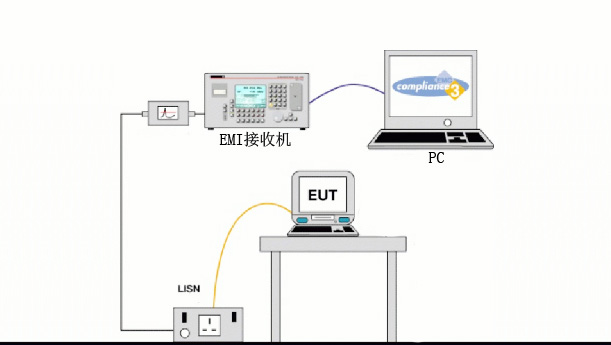

    2)傳導發射測試布置:分臺式與落地式,臺式設備離LISN 80cm,離接地平板40cm(這里的接地平板可以是水平接地板,也可以是屏蔽室的垂直接地內墻)落地式設備離接地平板距離隨不同標準有不同的偏差允許。


    3)傳導發射測試頻段:大多是150kHz-30MHz,CISPR15是例外(騷擾電壓9kHz-30MHz,插入損耗150kHz-1,605kHz)。


    4)傳導發射測試限值:隨不同標準,不同的產品分類(Group 1/2, Class A/B)而限值不同。


    5)傳導發射測試過程:


    a)交/直流電源端騷擾電壓:將電源插頭連到LISN上,接收機RF輸入連到LISN的RF輸出(根據測試需要中間會插入RF衰減器或脈沖限幅器),切換LISN的L/N開關來選擇測試電源線的對地共模騷擾電壓。


    b)斷續干擾:CISPR14-1及一些引用CISPR14-1的標準有要求。通常使用斷續干擾分析儀,配合LISN測量。標準也允許用示波器與接收機的組合來替代。示波器觀察騷擾持續時間,接收機觀察騷擾電平幅度。


    c)負載端騷擾電壓:CISPR14-1、CISPR15和CISPR11中有要求。使用被動電壓探頭,將需要測試的負載線絕緣剝開,直接用探頭連接收機測量負載線導線端子對地的騷擾電壓。注意如果設備額定電流過大,沒有合適的LISN可用,也可以直接用電壓探頭來測量電源端的騷擾電壓。


    d)通訊線騷擾電壓/騷擾電流:CISPR22中提及。針對不同類型的通訊線有不同的測試方法。Annex C有詳細描述,Annex F有各種方法的優缺點分析。主要是依靠電流探頭與CDN、150歐姆接地電阻、容性電壓探頭的不同組合來測試不同類型的通訊線纜,需要保證的前提是測試線纜的對地阻抗是150歐姆。結果可以直接用騷擾電流dBuA表示,也可以換算成騷擾電壓dBuV表示,換算阻抗是150歐姆,也就是兩者量值相差44dB


    e)插入損耗:CISPR15提到。使用RF正弦波發生器經過平衡/不平衡轉換器、模擬燈、LISN,最后用接收機測量比較電壓來得出插入損耗的數值。


    4、傳導發射測試結果判定:


    接收機檢波器的測量值(QP/AV)分別與限值線比較,低于限值線PASS,高出FAIL。
