對傳輸脈沖信號的電纜濾波時，要注意不能破壞脈沖信號的功能。

　　比較保守的方法：使濾波器的截止頻率大于1/tr，或脈沖重復頻率的15倍。電源濾波器廠家

　　如果，僅在信號線上并聯電容，則：Cmax=0.3tr/RT。RT是電容兩側阻抗的并聯值。若電容的一側是傳輸線，則這一側的阻抗用傳輸線特性阻抗代替。

　　無屏蔽的場合：濾波器靠近被濾波導線的靠近器件或線路板一端。

　　有屏蔽的場合：在屏蔽界面上。

　　電源濾波器廠家介紹-低通濾波器對脈沖信號的影響

　　板上濾波器：這種濾波器安裝在線路板上，如PLB、JLB系列濾波器。這種濾波器的優點是經濟。缺點是高頻濾波效果欠佳。

　　三個原因，一個是濾波器的輸入、輸出之間沒有隔離，容易發生耦合；第二個是濾波器的接地阻抗不是很低，削弱了高頻旁路效果；

　　第三個原因是濾波器與機箱之間的一段聯線會產生兩種不良作用：

　　機箱內部空間的電磁干擾會直接感應到這段線上，沿著電纜傳出機箱，借助電纜輻射，使濾波器失效。

　　外界干擾在被板上濾波器濾波之前，借助這段線產生輻射，或直接與線路板上的電路發生耦合，造成敏感度問題。電源濾波器廠家

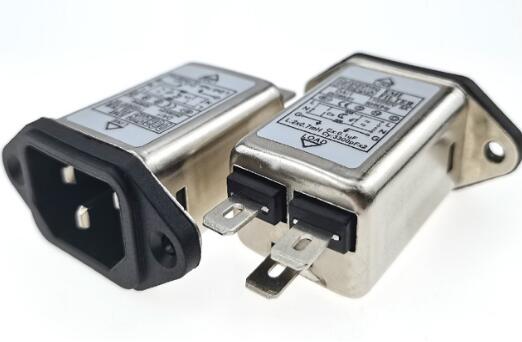

　　面板濾波器：這種濾波器直接安裝在屏蔽機箱的金屬面板上，如饋通濾波器、濾波陣列板、濾波連接器等。由于直接安裝在金屬面板上，濾波器的輸入、輸出之間完全隔離，接地良好，電纜上的干擾在機箱端口上被濾除，因此濾波效果十分理想。缺點是安裝需要一定的結構配合，這必須在設計初期進行考慮。
