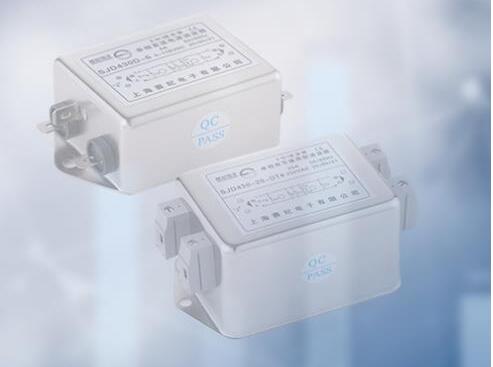

為什么電源濾波器能夠?yàn)V除有效的信息，一目了然
電磁干擾兩種途徑
第一種是傳導干擾：當工作電流在不允許范圍內波動過大致使局部電網上電壓不穩定，最終影響本地電網的設備工作;
第一種是輻射干擾：設備中工作電流或者電壓的波動變化產生電磁輻射，影響到其它設備的工作。
電磁干擾的影響很大，一般會使設備閃屏或者其他異常現象，設備的性能得不到很好的體現，有時候還會死機，甚至不能正常工作，電源濾波器在這方面起到重要作用。
電磁干擾三要素：發生源、傳播路徑、接收源
抑制電磁干擾，一種是加電源濾波器，這是從傳播路徑著手，電源濾波器最基本的作用就是抑制傳導干擾，提高對副射干擾的抑制能力;另一種是加屏蔽裝置，這是從接收源本身著手，屏蔽裝置主要是針對輻射干擾，既防止本身電磁波的外泄而造成新的干擾源，又避免受到外來輻射的干擾，這好比加濕器的震蕩源，一般都有固定的震蕩頻率，只要加以屏蔽罩就就可以減少電磁干擾對其他部分的影響，甚至避免形成天線效應。
電源濾波器的原理：電源濾波器原理是使濾波器的阻抗與干擾源的阻抗不匹配，從而使干擾信號沿干擾源進來的方向反射回去，從而降低干擾源的影響，電源濾波器是由 LC 網絡組成。
電源濾波器原理組成電路
L1為共模電感，它的上下為一對共模電感線圈，這兩個線圈繞在同一鐵芯上，匝數和相位都相同(繞制反向)。這樣，當電路中的正常電流流經共模電感時，電流在同相位繞制的電感線圈中產生反向的磁場而相互抵消，此時正常信號電流主要受線圈電阻的影響(和少量因漏感造成的阻尼);當有電流流經線圈時，由于共模電流的同向性，會在線圈內產生同向的磁場而增大線圈的感抗，使線圈表現為高阻抗，產生較強的阻尼效果，以此衰減共模電流，達到濾波的目的。
Y電容是分別跨接在電力線兩線和地之間(L-E，N-E)的電容，一般是成對出現，如圖Y1和Y2，基于漏電流的限制，Y電容值不能太大，一般是nF級，Y電容抑制共模干擾。
電源濾波器原理組成電路
這兩個線圈產生的磁場相互加強，對外呈現出的總電感明顯加大，這樣對稱干擾分量就被相線與零線之間的X2電容 大大抑制了，電源濾波器在使用時必須安裝在電源的輸入端，也就是把電源濾波器串入電網和設備電源線之間。現在電源濾波器都集成化以及模塊花化。
有些電源濾波器有兩級電路，這樣效果相對更好
電源濾波器主要參數
①工作電壓：濾波器能安全工作的穩定電壓。單相電的濾波器的工作電壓一般為 250V ，而三相電的工作電壓為 420V ;
②插入損耗 ：由于電源濾波器串接電網和設備電源線之間，而電源濾波器作為一種無源網絡，勢必造成電壓的跌落，這就導致由電源濾波器引起的插入損耗。 因此,濾波器的插入損耗 A通常是在設備不工作時用 50Ω 的電阻為測量，然后作出衰減曲線，對于不同的干擾源和具體設備，實際的損耗曲線可能會存在較大的差異，因此，一個濾波器是否能有效地抑制具體電網上的干擾，要經過實際測量后才能斷定。，從而選擇出適合自己的濾波器;
③工作電流 ：允許的工作電流和工作溫度有一定的關系，一般的濾波器只給出室溫( 20 ℃ )下的值，有時也給出某個較高溫度( 40 ℃ 或 45 ℃ )下的值，參數可參照實際實物;
④漏電流 ：由于在相線和零線之間有X2電容器存在，當電源接通時，電流就會通過電容器流入地端，這就導致漏電流的存在。出于安全考慮和其它目的，漏電流必須降至安全值，詳細可參看國標允許的最大漏電流;
⑤工作溫度：凡是設備都會有相應的環境工作溫度，只有在規定的問答范圍內使用才能發揮出它的良好的性能。
